Informações gerais

1. Descrição:

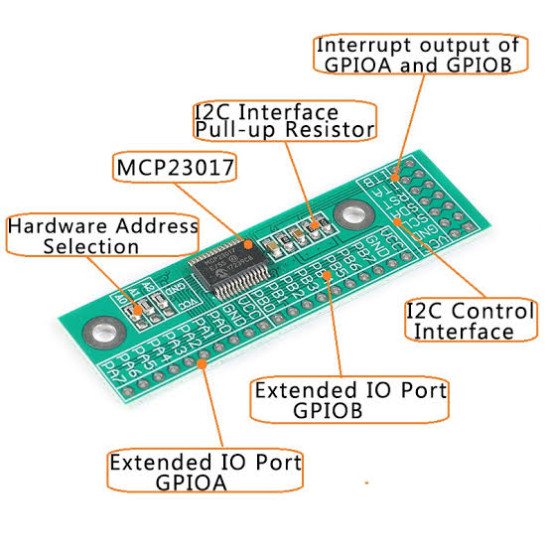

Este módulo é o módulo de extensão IO de 16 vias da interface 12C e construído no chip MCP23017. A função do chip está completa. Cada IO pode ser configurado arbitrariamente como entrada ou saída, e um resistor pull up pode ser definido, e a função de interrupção pode ser ativada para o IO configurado como entrada. A relação do IO tem uma capacidade de condução forte, e a corrente e a corrente podem alcançar 25mA.
MCP23017 é uma interface IIC de alta velocidade. Ele suporta a frequência IIC de 100KHz, 400KHz e 1,7 MHz. O chip tem 3 pinos de endereço, que podem ser configurados para 8 endereços diferentes. Assim 8 módulos podem ser conectados através de dois barramentos IIC para alcançar até 128 extensões IO.
Este módulo é flexível na configuração e forte na condução capacidade. Há muitas conexões paralelas.

2. Parâmetros:

-Não.	Parâmetro	Valor
1	Tensão operacional	3,0 V-5,5 V
2	Chip Drive	MCP23017
3	Número de IO	16 (entrada, saída, interrupção)
4	Conduza a alimentação	25mA1
5	12C frequência	100KHz, 400KHz, 1 .. 7MHz
6	Temperatura do trabalho	-40 Celsius -125 Celsius
7	Nível do chip	Grau industrial
8	Múltiplo paralelo	Até aos 8
9	Condutor	51 e Arduino
10	Tamanho do módulo	*65 milímetros 19 milímetros**

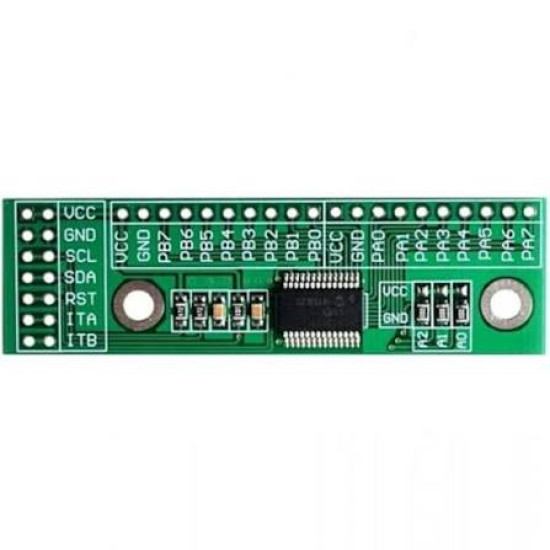

3. Descrição do Pin:


1	VCC	Alimentação fonte entrada	3,0 V-5,5 V
2	GND	Electrodo negativo do poder	0V
3	SCL	12C linha do relógio	SCL conectando chip único IO pin ou interface MCU 12C
4	ASD	Linha dados 12C	SDA conectando chip único IO pin ou interface MCU 12C
5	RST	Redução do chip	Baixo nível eficaz, conectando MCU IO pin ou desconectado
6	ATI	GPIOA porta interromper saída	Conecte o pino MCU IO, sem conexão quando interrupção
7	ITB	GPIOB porta interrupção saída	Conecte o pino MCU IO, sem conexão quando interrupção
