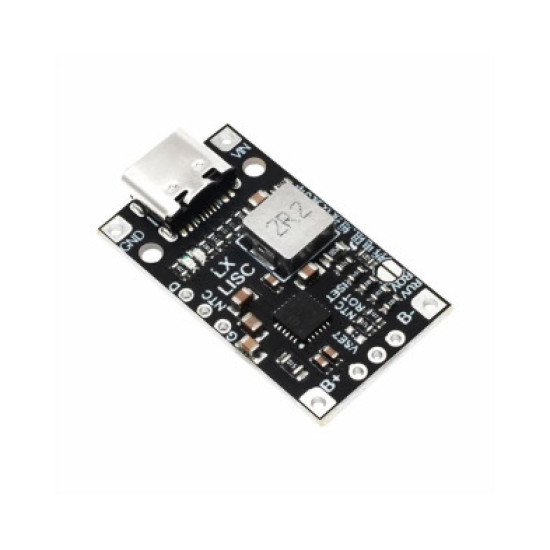

CARREGADOR DE BATERIA USB TIPO C BMS 2S SÉRIE BALANCEADA 18650

O módulo é aplicável a baterias de lítio de 3,7 V com duas células em série. Ao utilizar duas baterias (2s), o módulo pode utilizar sua própria função de equalização de bateria, o que é muito prático.

A porta tipo C e o cabo de solda podem ser usados ​​como entrada. Quando a porta tipo C está conectada à fonte de alimentação de carregamento rápido, a tensão de carregamento é ajustada automaticamente para melhorar a eficiência.

Se a tensão de entrada for inferior à tensão da bateria quando o cabo de soldagem for inserido, o módulo só poderá funcionar no estado boost.

  CARACTERÍSTICAS:

Suporta carregamento rápido QC

Carregamento de impulso de comutação síncrona de 15 W

Aumente a eficiência de carregamento em 94%

Ele pode ser configurado para carregar séries de 2 baterias de lítio.

2 baterias com carga balanceada

Corrente de carga ajustável (automático)

Proteção de entrada contra sobretensão e subtensão

Proteção de tempo limite de carregamento ajustável

Proteção contra sobrecorrente, sobretensão e curto-circuito de saída

Indicador LED: A luz vermelha normal está acesa, a luz azul do processo de carregamento está acesa, a luz azul apaga após o carregamento completo e a luz azul pisca após detectar anormalidades.

RISET define a corrente de carga do lado da bateria: ICHG = 90000/RISET

180K 0,5A

90K 1A

75K 1,2A

60K 1,5A

 RVSET define tensão de carga de tensão constante

1K 8,1V

68K 8,2V

120K 8,3V

NF 8,4V

ESPECIFICAÇÕES TÉCNICAS:

Entrada: porta tipo c opcional ou entrada de conexão de fio, acesso tipo ac O carregamento rápido QC pode ajustar automaticamente a tensão de carregamento, melhorar a eficiência de carregamento, se a entrada do cabo, a fonte de alimentação de entrada deve ser inferior à tensão da bateria (conexão em série da bateria *tensão da bateria).

Saída: Suporta 2 baterias em série, a bateria precisa adicionar uma placa protetora. Quando 2 strings podem usar a função de equalização, as duas strings de bateria são conectadas ao pino BM no meio (esta velocidade de equalização é limitada, e as duas strings de bateria devem tentar garantir que os parâmetros sejam consistentes durante o uso).

Configuração de corrente: A seta verde na figura acima refere-se à corrente padrão das duas configurações de corrente paralela que é 100K (0,9A) e 180K (0,5A). Os resistores podem ser removidos ou substituídos de acordo com sua necessidade. A fórmula de cálculo é corrente = 90.000/resistência.

A bateria é carregada até a configuração de tensão, a string única padrão é 4,2V, a bateria geral também possui esse valor, não há necessidade de alteração. Caso precise alterar, você pode configurar a resistência VSET da placa com a tabela de configuração RVSET.

Configuração de tempo limite de carregamento, padrão sem tempo limite, defina o valor de resistência ROT para definir. 68K-4 horas, 120K-12 horas. Sem stick-24 horas.

Acesso NTC: uso pessoal normal, se necessário o valor da resistência NTC em 82K, juntas de solda NTC e GND junto ao termistor 100K (B=410).

Indicador LED: A luz vermelha normal está acesa, a luz azul do processo de carregamento está acesa, a luz azul apaga após o carregamento completo e a luz azul pisca após detectar anormalidades.
