Aplicação e Funcionamento

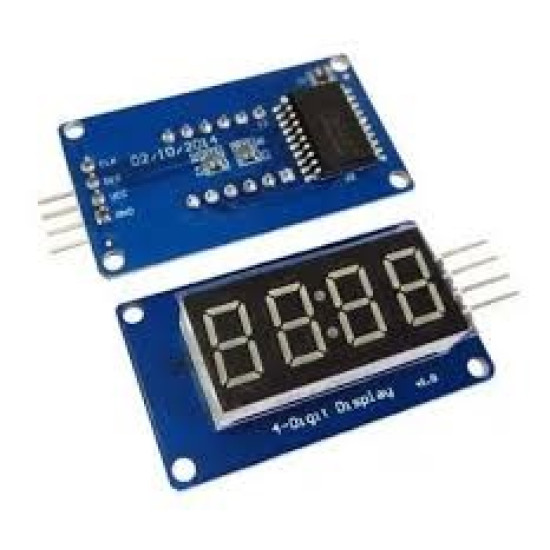

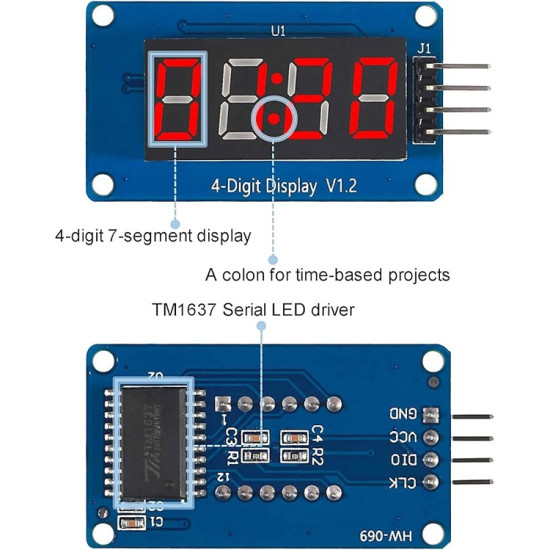

Através deste equipamento podemos exibir tempo (relógio e cronômetro), valor numérico, sendo possível expressar qualquer valor de 0 a 9 por segmento e alguns textos simples como abreviaturas e demais caracteres suportados pelo Display de 7 segmentos supramencionado.

A utilização do TM1637 junto ao módulo, por exemplo, nos possibilita excluir a necessidade de 12 conexões para cada display de 7 Segmentos, ou seja, para os 4 Displays seria necessário um total de 48 pinos, mas com o nosso Módulo utilizamos apenas quatro.

Esquema de Ligação (Hardware)

O esquema de ligação do Cronômetro Arduino com Display 7 Segmentos TM1637 é extremamente simples, basta seguir as conexões demonstradas junto ao esquema de ligação disponível abaixo, onde:

CLK – Conectado junto ao pino digital 2;

DIO – Conectado junto ao pino digital 3;

VCC – Conectado junto aos 5V do Arduino;

GND – Conectado junto ao Pino GND do Arduino;
