Descrição

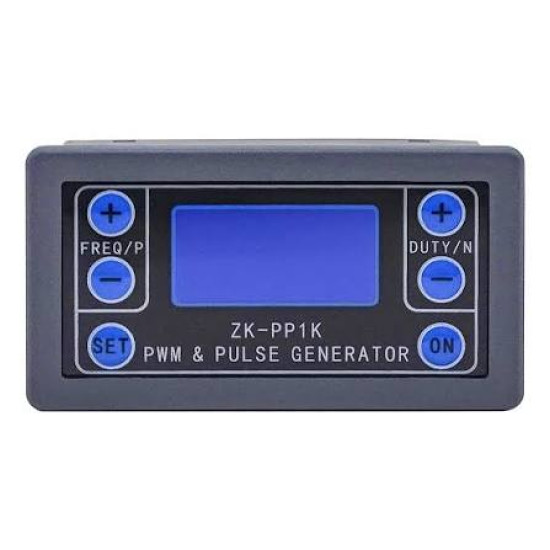

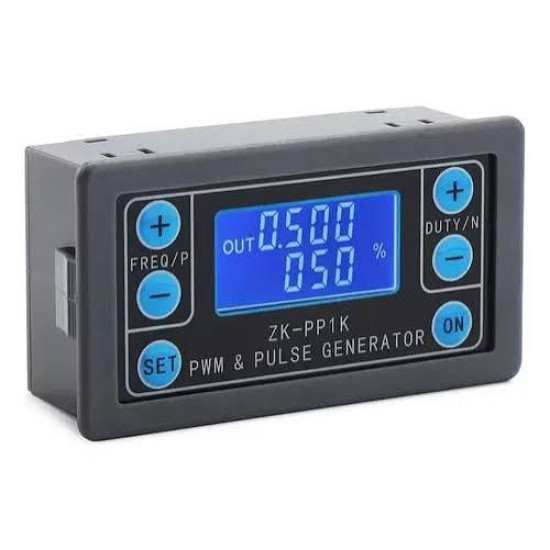

Módulo ajustável de ciclo de trabalho de frequência de pulso ZK-PP1K PWM gerador de função de sinal de onda retangular de onda quadrada Descrição: gerador de sinal 1.PWM, gerador de sinal de onda retangular de onda quadrada 2. Usado para gerar um sinal de onda retangular de onda quadrada, que é fornecido a um motor DC ou a um acionador de motor de passo; motor de passo, servo motor, pinça elétrica, braço robótico 3. Combine o driver para realizar escurecimento, regulação de velocidade, válvula solenóide de controle, etc. No entanto, não é possível acionar cargas diretamente, como luzes elétricas, motores e válvulas solenóides Características: 1. Dois modos podem ser selecionados: modo PWM - frequência (contínua), ciclo de trabalho. Observe que o número de pulsos não pode ser definido neste modo e o pulso é sempre emitido; modo PULSE - tempo de largura de pulso positivo, tempo de largura de pulso negativo, tempo de início retardado e número ajustável de pulsos. 2 Com o botão start-stop, o interruptor externo também pode ser usado para controlar o sinal de saída ON/OFF. 3. Ampla entrada de tensão 3,3-30V, com proteção anti-reversa, fiação terminal de 5,08 mm Parâmetros técnicos: Tensão de trabalho: 3,3 30V, com proteção anti-reversa Faixa de frequência: 1Hz 150kHz, precisão de cerca de 1% Faixa do ciclo de trabalho: 0-100%, 1% de passo Número de pulsos: 1-9999 ou infinito (display ---- significa infinito) Tempo de saída de atraso: 0,000s-9999s, o o mínimo pode ser definido 1ms Comprimento da largura do pulso positivo e negativo: 0,000s-9999s, o mínimo pode ser definido 1ms Capacidade de carga do sinal: menos de 30mA Amplitude do sinal de saída: a amplitude é igual à tensão de alimentação Tamanho do produto: 79 mm* 43 mm* 30 mmDescrição do módulo: modo PWM (a tela tem % para o modo PWM) O modo padrão de fábrica é o modo PWM, a frequência de ajuste das teclas FREQ+ e FREQ, o botão DUTY+ e o botão Duty definem o ciclo de trabalho; pressione rapidamente o botão ON, controle ou pare, a saída é 0, a tela é exibida OUT marca como Há saída, caso contrário, interrompe a saída; a frequência padrão de fábrica é 1KHZ e o ciclo de trabalho é 50%. Se você quiser mudar para o modo PULSE, pressione e segure o SET botão (mais de 6 segundos), não solte, você verá a tela mudar, % desaparece, é o modo PULSE. Modo PULSE (Não % no lado direito da tela é o modo PULSE) A linha acima da tela LCD exibe o tempo de largura de pulso positivo. Os botões P+ e P- definem o parâmetro. A linha abaixo da tela LCD exibe o tempo de largura de pulso negativo. Os botões N+ e N- definem o parâmetro. Pressione o botão ON para controlar a saída do sinal ou parar. Quando a saída é interrompida, a saída é 0. A tela exibe OUT para saída, caso contrário, interrompe a saída; a largura padrão do pulso positivo de fábrica é 0,5 segundos e a largura do pulso negativo é 0,5 segundos. Configuração do número do pulso e do tempo de atraso - No modo PULSE, pressione e segure o botão SET por 2 segundos e, em seguida, solte, insira o número do pulso e a interface de configuração do tempo de atraso, a tela exibirá SET, ela será desligada e apagada após a entrada. ; Os botões P+ e P- definem o tempo de atraso, os botões N+ e N- definem o número de pulsos, o tempo de atraso padrão de fábrica é 0 segundos, o número de pulsos é infinito (display ----); em seguida, pressione o botão SET 2 Em segundos, ele retornará automaticamente à interface de pulso, pressione o botão ON, após o tempo de configuração do atraso, comece a emitir o número definido de pulsos. Se o número de pulsos for enviado, ele produzirá automaticamente 0. Se o período não for enviado, pressionar o botão ON será desativado. O pulso de saída é desligado e apagado, e o número definido de pulsos é emitido toda vez que é iniciado. Depois que o número de pulsos é enviado, a tela OUT desaparece automaticamente. Exemplos de operação de aplicação Saída PWM 20KHZ, ciclo de trabalho de 60%: Selecione o modo PWM, a frequência é definida para 20,00 e a taxa de serviço é definida para 060%. A saída é ligada por 0,6 segundos e desligada por 0,2 segundos. Loop infinito: selecione o modo PULSE, a largura do pulso positivo é definida para 0,600, a largura do pulso negativo é definida para 0,200, o tempo de atraso é definido para 0,000 e o número de pulsos é definido como --- -. Ligue ou pressione o botão Iniciar, atrase 5 segundos, depois a saída é ligada por 0,6 segundos, desligada 0,2 segundos, loop infinito: selecione o modo PULSE, a largura do pulso positivo é definida como 0,600, a largura do pulso negativo é definida para 0,200, atraso O tempo está definido para 5.000 e o número de pulsos está definido para ----. Ligue ou pressione o botão de partida, atrase 5 segundos e, em seguida, saída alta nível 10ms baixo nível 10ms pulso 100: selecione o modo PULSE, a largura do pulso positivo é definida como 0,010, a largura do pulso negativo é definida como 0,010, atraso O tempo é definido como 5.000 e o número de pulsos é definido como 0100. Atraso de ativação por 10 segundos e, em seguida, sinal de saída permanente: selecione o modo PULSE, a largura do pulso positivo é definida para um número maior que 0, a largura do pulso negativo é definida como 0, o tempo de atraso é definido como 10,00 segundos e o número do pulso é infinito. (----). Outros aplicativos podem explorar ou consultar o atendimento ao cliente. Todos os parâmetros de configuração não são perdidos quando estão desligados.
