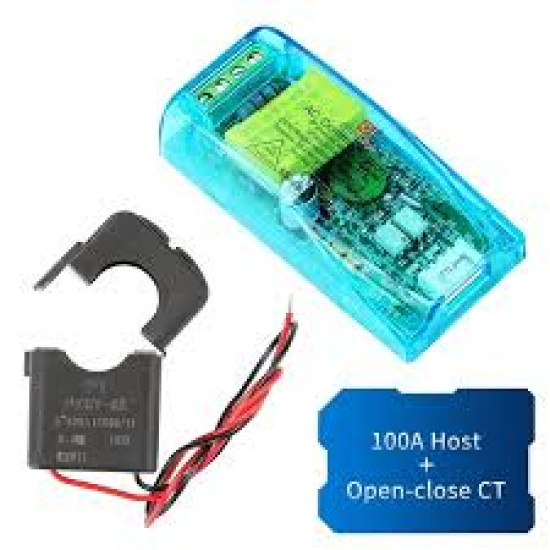

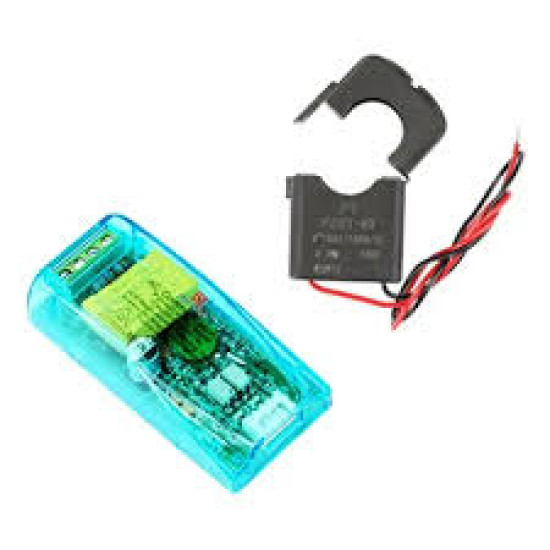

MODULO VOLTIMETRO AMPERIMETRO PZEM-004T 100A

Especificação

Tensão
1.1.1 Faixa de medição: 80 ~ 260V
1.1.2 Resolução: 0,1V
1.1.3 Precisão de medição: 0,5%
1.2 Atual
1.2.1 Faixa de medição: 0~10A(PZEM-004T-10A); 0~100A(PZEM-004T-100A)
1.2.2 Corrente de medida inicial: 0,01A (PZEM-004T-10A); 0,02A (PZEM-004T-100A)
1.2.3 Resolução: 0,001A
1.2.4 Precisão de medição: 0,5%
1.3 Potência ativa
1.3.1 Faixa de medição: 0~2,3kW(PZEM-004T-10A); 0~23kW(PZEM-004T-100A)
1.3.2 Potência de medida inicial: 0,4 W
Resolução 1.3.3: 0,1W
1.3.4 Formato de exibição:
<1000W, exibe um decimal, como: 999,9W
≥1000W, exibe apenas números inteiros, como: 1000W
1.3.5 Precisão de medição: 0,5%
1.4 Fator de potência
1.4.1 Faixa de medição: 0,00 ~ 1,00
1.4.2 Resolução: 0,01
1.4.3 Precisão de medição: 1%
1.5 Frequência
1.5.1 Faixa de medição: 45 Hz ~ 65 Hz
Resolução 1.5.2: 0,1 Hz
1.5.3 Precisão de medição: 0,5%
1.6 Energia ativa
1.6.1 Faixa de medição: 0~9999,99kWh
1.6.2 Resolução: 1Wh
1.6.3 Precisão de medição: 0,5%
1.6.4 Formato de exibição:
<10kWh, a unidade de exibição é Wh (1kWh = 1000Wh), como: 9999Wh
≥10kWh, a unidade de exibição é kWh, como: 9999,99kWh
1.6.5 Energia de reinicialização: use software para redefinir.
1.7 Alarme de sobrecarga de energia
O limite de potência ativa pode ser definido, quando a potência ativa medida excede o limite, ele pode alarmar
1.8 Interface de comunicação
Interface RS485
1 Protocolo de comunicação
1.1 Protocolo de camada física
Camada física usa interface de comunicação UART para TTL
A taxa de transmissão é 9600, 8 bits de dados, 1 bit de parada, sem paridade
