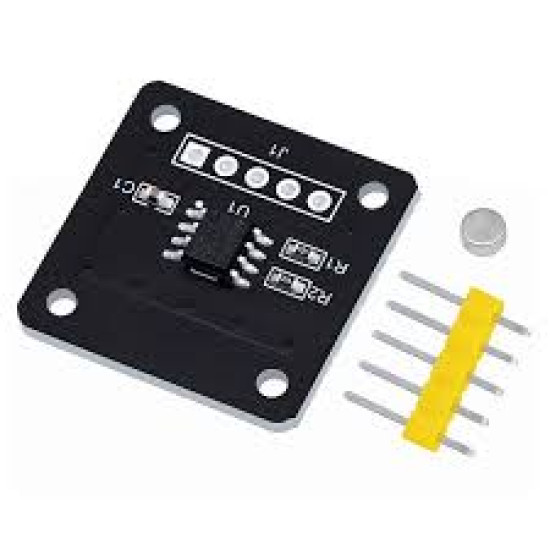

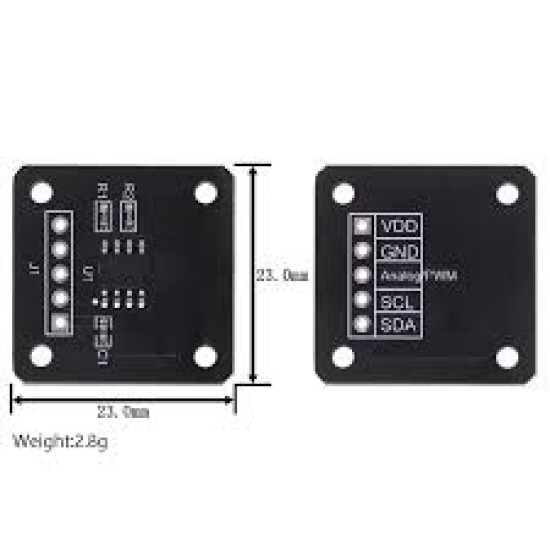

SENSOR DE ANGULO DE INDUÇÃO MAGNÉTICO MT6701

MT6701 é uma nova geração de chip codificador ângulo magnético baseado no princípio diferencial indução Hall.
MT6701 detecta o componente do campo magnético perpendicular à superfície do chip, e com a rotação de um par de ímãs radiais magnéticos na superfície do chip, O MT6701 correspondente saída Ângulo sinal de 0 ~ 360 °.
Além de fornecer saída incremental ABZ/UVW e saída Analógica/PWM Angle absoluta, o MT6701 fornece saída Angle digital de 14 bits através da interface I2C/SSI. Além da medição do ângulo de rotação, o MT6701 também oferece uma saída "push" para habilitar a funcionalidade de botão de chip único (rotação + pressão).

Especificações:

• Baseado na tecnologia diferencial do Salão, a medida absoluta do ângulo de 0 ° a 360 ° é fornecida
• Tensão operacional 3.3 ~ 5.0V, temperatura de operação-40 ℃ ~ 125 ℃
• Desvio de linearidade típico <± 1 °, <± 1,5 ° em toda a faixa de temperatura
• Atraso do sistema é tão baixo quanto 5us e pode suportar velocidades de até 55.000 RPM
• Fornece interface I²C/SSI para ler dados de ângulo de 14 bits dentro do chip
• Saída incremental ABZ suporta qualquer resolução de 1 a 1024 linhas
• Saída incremental O UVW suporta qualquer polaridade de 1 a 16
• Fornece saída PWM de 12 bits ou saída analógica (DAC de 12 bits)
• Saída de detecção de imprensa dedicado (detectando mudanças no ímã e chip espaçamento) para aplicações de botão único chip
• EEPROM incorporado, >1000 iterações da programação
